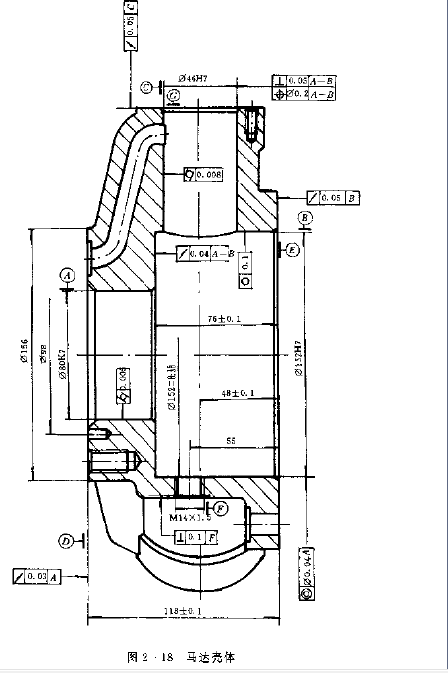

圖2-18為額定工作壓力20MPa的派克液壓馬達的殼體，是形狀較為復雜的薄壁鑄件。五個等分的活塞缸孔與安裝偏心軸的軸承孔相互垂直。其主要表面的尺寸精度，尤其是幾何形狀和相互位置精度要求如圖2-18中所示。該鑄件用QT600一3材料。鑄件加工前需人工時效，粗加工后應安排正火達硬度HB240-270。

殼體的加工工藝順序一般為:
(1)在平臺上劃線，定出適當的車加工余量。
(2)車156處至劃線，以此作粗基準。
(3)掉頭，夾持156處，車制156的大面孔和80的軸承孔，兩孔須保證同軸度，要求在機床上做到“一刀落”。
(4)掉面，將軸承孔80處倒角4.2×45°,準備鍵加工基準。
(5)以大面孔端面和152H7處為主要定位基準，將殼體裝夾于圖2-19所示的三頭組合鑊床工作臺上。上面用錐形棒自動定心在80H7的倒角處，進行缸孔端面镋、銑加工和缸孔的粗精精镋。

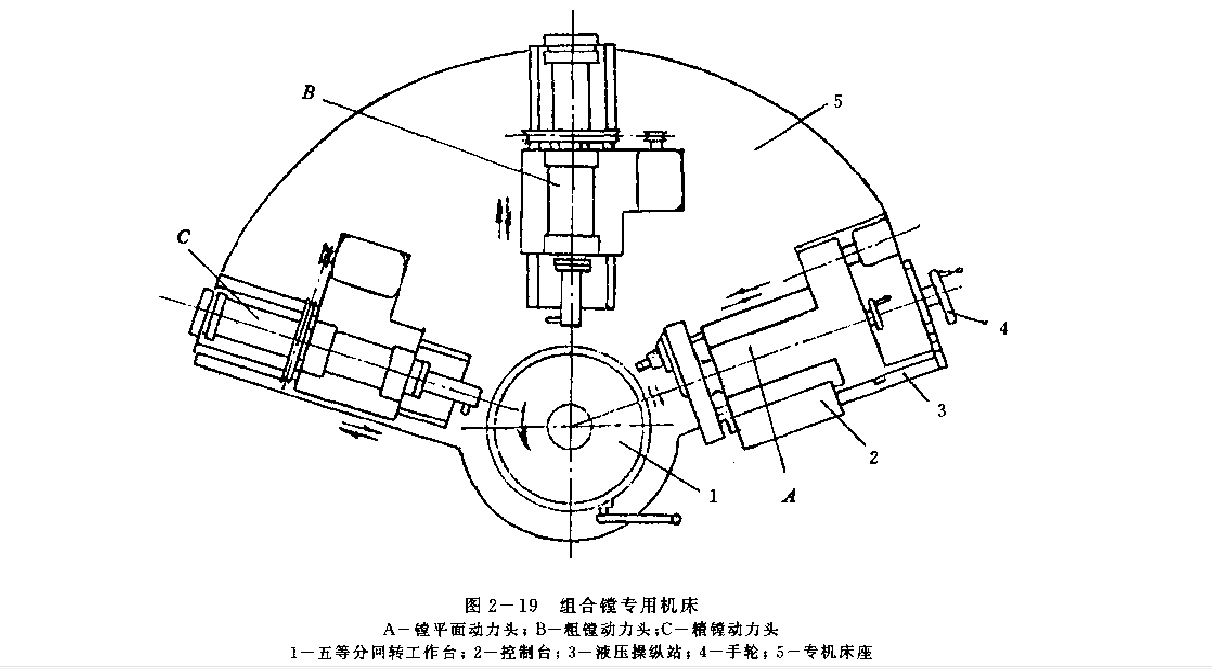

圖2-19所示的三頭組合銼床，它是按五等分(72°夾角)圓周布置的口動力頭A鑊平面，B,C動力頭膛孔。三個動力頭通過滑鞍均固定在同一扇形床面5上。在床面的中心，設置有五等分回轉工作臺1.撞平面動力頭用手輪控制進刀退刀，鍵孔動力頭采用液壓進給，由電、液控制實現半自動工作循環。回轉工作臺每次轉位，均需定位和夾緊鎖定，工件安裝在其上，依次完成端面和孔的粗、精加工。缸孔端面的俊削與普通鎖床上的平旋盤相似。產品批量不大時，缸孔及其端面的鎖削，可在普通臥式萬能鑊床上進行。
(6)若大批量生產時，可在圖2-19專用機床上再安排兩臺動力頭，分別完成五個缸孔端面的鉆底孔和攻絲的任務。無條件卸下工件后，手工完成。
(7)鉆大面處的安裝孔，攻絲5×M10.
(8)鉆定位銷孔6H8。
(9)鉆安裝配流體面處的安裝孔及攻絲。
(10)對缸孔5×46H7進行琦磨或滾壓，達到表面粗糙度要求。
(11)去毛刺，徹底清除殼體內壁處切屑等污染物。
(12)檢驗、入庫。
